  ▒ 주요특징 ▒

- 한 개의 PS/2 키보드와 마우스 그리고 DVI 모니터로 각각의 PC를 통제가능

- 표준 PS/2 마우스, Microsoft IntelliMouse(PS/2 호환/ Optical/ Explorer3.0),
WheelMouse Optical, Trackball (Optical 1.0, Explorer 1.0) & Logitech
TrackMan(Marble/Marble FX/ Marble+), Cordless MouseMan (Wheel/Optical),
Cordless TrackMan(FX/Live) mouse, Cordless Optical TrackMan, MX300
Optical mouse 지원

- Microsoft IntelliPoint 5.0mouse driver & Logitech Mouse ware driver 지원

- Window 95/98/98SE/Me/NT4.0/2000/XP, DOS,Linux, Novell Netware, FreeBSD 지원

- 뛰어난 고해상도 화면 –최고 1280X1024, DDC2

- Real mouse identification 기능

- PC선택 시 2가지 방법 –선택버튼 또는 hot key

- 설치 프로그램이 필요없어 설치가 쉬움.

- Hot pluggable 기능

- 통합 키보드 와 마우스 emulation 으로 PC 부팅시 Error 발생이 없음.

- 모니터의 자동스캔 기능

- 삐 소리와 포트 선택시 on/off 옵션으로 다양한 선택방법

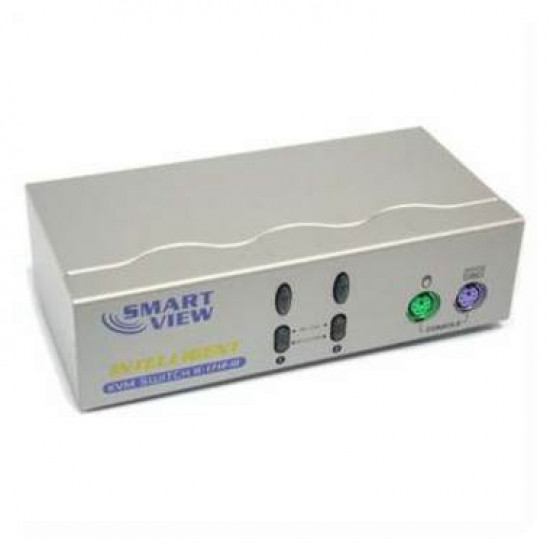

▲ 전면 - 선택 스위치(수동), 포트 LED

▲ 전면 - 키보드와 마우스 포트 콘솔

▲ 후면 - 아답터 전원부(DC 9V 300mA), PC2(본체) 키보드/마우스(PS2단자),
 그래픽카드 DVI단자 연결




▲ 후면 - 모니터 DVI단자 연결, PC1(본체) 키보드/마우스(PS2단자), 그래픽카드 DVI단자 연결




▲ 밑면 - 미끄럼방지 고무

※ 제품 밑면의 스티커 훼손 시 A/S 및 교환,환불이 불가능 합니다.
제품 분해 및 임의 개조를 하지 마십시요.

▣ 제품설치

설치전에 PC와 주변 장치가 잘 연결되었고 꺼져 있는지 확인한다.

1. 모니터를 연결하고, 키보드와 마우스를 포트의 연결단자에 연결한다.
2. 호환되는 연장케이블을 사용해서, KVM 스위치의 CPU포트와 해당 PC들을 연결한다.
3. PC를 켠다.


▣ 작동

1. LED 표시기능

주 의: 경우에 따라서, PC의 디폴트때문에 PC가 SHUTDOWN된 후 LED에 초록불이 표시되고
          붉은 빛이 계속 깜박일 수 있으나, 이경우 KVM 스위치의 정상적인 작동에는 영향을
          끼치지 않습니다.

2. PC선택시 2가지 방법 –선택버튼 또는 HOT KEY

    2-1. 선택버튼(수동식)
        - 붉은 빛은 선택된 PC를 나타냅니다.

    2-2. Hot key 옵션
        - HOT KEY로 PC선택
        - Command mode
        - 자동스캔 모드
        - 삐소리 ON/OFF 옵션 : 오른쪽 SHIFT키를 누른다.
           필요한 경우 두번 누르면 ON 또는 OFF 된다.

    ＊ HOT KEY로 PC선택하기

    왼쪽 또는 오른쪽 Ctrl 키를 두번씩 누른다.

    ＊ Command mode

‘Num Lock’ 키를 두번 누르고, ‘Num Lock’ , ‘Caps Lock’ 그리고 ‘Scroll Lock’ 3개의 key를
누르면 깜박이면서 command mode로 접속된다.

a) 왼쪽 Ctrl키를 누르면, Ctrl 과 Shift의 hotkey 기능이 작동하지 않는다.
b) 오른쪽 Ctrl키를 누르면, Ctrl 과 Shift의 hotkey 기능이 다시 작동한다.
c) 왼쪽 Shift키를  누르면 ‘삐’ 소리가 꺼진다.
d) 오른쪽 Shift키를  누르면 ‘삐’ 소리가 켜진다.
e)  왼쪽 Alt 키를 누르면 자동스캔 기능이 멈춘다.
f) 오른쪽 Alt 키를 누르면 자동스캔 기능이 작동한다.
g) Esc 또는 Enter키를 누르면, 모드가 멈춘다.

    주의 : Ctrl Hot key 기능 –PC 포트 선택
             Shift Hot key 기능 –‘삐’ 소리가 켜지고 꺼짐.

    ＊ 자동스캔 MODE

자동스캔 모드를 활성화시키기 위해서 Scroll Lock 키를 누른다.
자동스캔 시간 범위는 5~30초 사이이며, Number Lock, Caps Lock 그리고 Scroll Lock키 3가지 불빛에 의해 인식된다.

a) 오른쪽 숫자판의 ‘+’ 를 누르면 시간 간격이 늘어난다.
b) 오른쪽 숫자판의 ‘ - ’ 를 누르면 시간 간격이 줄어든다.
c)  Esc 키를 누르면, mode가 멈춘다.

     주의 : 불빛에 따른 스캔 기간

3. KVM 스위치의 디폴트 Boot-up은 사용자의 첫번째 활성화된 PC와 연결되어 있다.

4. PC전원이 꺼진상태에서  자동 스캔기능이 실행되던중 PC가 다운되면, 키보드로 다시 켤수 없다.


▣ 문제점해결

   케이블의 연결상태를 확인한다.

질문 1. 키보드가 올바르게 작동되지 않는다.
답1. : 키보드를 재설치 한다. 키보드를 콘솔 포트에서 뺀다음 다시 끼운다.
답2. : KVM스위치를 재설치한다. PC를 끄고,  KVM스위치에서 케이블을 뺀다음,  5초간 기다린 다음, 케이블을 다시 연결하고 PC를 켠다.
답3. : 자동 스캔 모드에 있는 경우, Esc를 눌러 빠져나갈 것.
답4. : PC가 KVM스위치에 충분한 전력을 공급하지 못하므로 DC 9V 300mA 아답터를 연결해 주십시오.
답5. : 다른 키보드를 사용하세요.

질문 2. 마우스가 올바르게 작동하지 않는 경우.
답1. : 마우스를 재설치한다. 키보드를 콘솔 포트에서 뺀다음 다시 끼운다.
답2. : KVM스위치를 재설치한다. PC를 끄고,  KVM스위치에서 케이블을 뺀다음,  5초간 기다린 다음, 케이블을 다시 연결하고 PC를 켠다.
답3. : 마우스가 PS/2 모드에 있는지 확인한다.
답4. : PC가  KVM스위치에 충분한 전력을 공급하지 못하므로 DC 9V 300Ma 아답터를 연결해 주십시오.
답5. : 다른 마우스를 사용하세요.

         주  의 : 만일 특정 마우스를 사용하게 있다면, 원래의 마우스 드라이브를 설치한후 사용 할 것을 제안합니다.


질문 3. 마우스가 전혀 작동을 하지 않는다.
답 : 마우스가 특성상 발생한 문제로, 다른 마우스로 교체한다.
      삐 소리가 나면, 작동을 다시시작한다.

질문 4. 화면출력에 문제가 있다.
답1. : 해상도나 대역폭이 너무 높다. DVI KVM은 최대 1280X 1024를 지원합니다.
답2. : KVM스위치에 알맞은 케이블을 사용합니다.

질문 5. PC를 끈 후에도, LED 초록빛이 켜져있고, 붉은색 빛이 깜박이는지.
답 : 정상이며, PC 디폴트 때문입니다.
      따라서 KVM의 정상적인 작동에는 영향을 끼치지 않습니다.

▣ 연결된 제품 요구사항

※ 본 제품에는 케이블이 포함되어 있지 않습니다.
본 제품 사용 시 PS2 M/M Cable 4개, DVI 케이블 3개가 필요합니다.
이점 꼭 확인하시고 구매하시기 바랍니다.

▣ 제품 구성물

l IC-1712-ID 본체

l 아답터

l 매뉴얼
